Sensore di tensione passante X-ZL14
caratteristica
- Struttura compatta, facile da installare.
- Può essere installato direttamente all'interno o all'esterno del telaio della macchina.
- Minima deriva di temperatura, buona non linearità e ripetibilità.
- Il peso del rullo non ha alcun effetto sul risultato quando la direzione di misurazione è orizzontale.
- Nuova protezione meccanica integrata anti-sovraccarico 10 volte superiore.
- Cuscinetto autoallineante in grado di compensare gli errori di installazione.
- Spina standard M12*1.
- Materiale in lega di alluminio/acciaio inossidabile.
Contattaci
Parametro tecnico
Dimensioni e capacità
Posizione della spina
Applicazioni
Scarica il file
Blog correlati
Parametro tecnico
| Non linearità | ≤0.3% FS | Potenza nominale | 1.5±0.003mV/V |
| Ripetibilità | ≤0.15%FS | Equilibrio zero | ±2% FS |
| Intervallo di temperatura di esercizio | -20~80°℃ | Intervallo di temperatura compensato | -10~40°℃ |
| Effetto temperatura sullo zero | ≤0.02%FS/C | Isolamento | ≥2000 MΩ / 100 V CC |
| Eccitazione consigliata | 5 ~ 10VDC | Limite di carico massimo | 300% FS |
| Dimensioni del cavo | Ø5x5m | Classe di protezione | IP63 |
| cavo di collegamento | Ex+: Rosso; Ex-: Nero; Sig+: Verde; Sig-: Bianco | ||

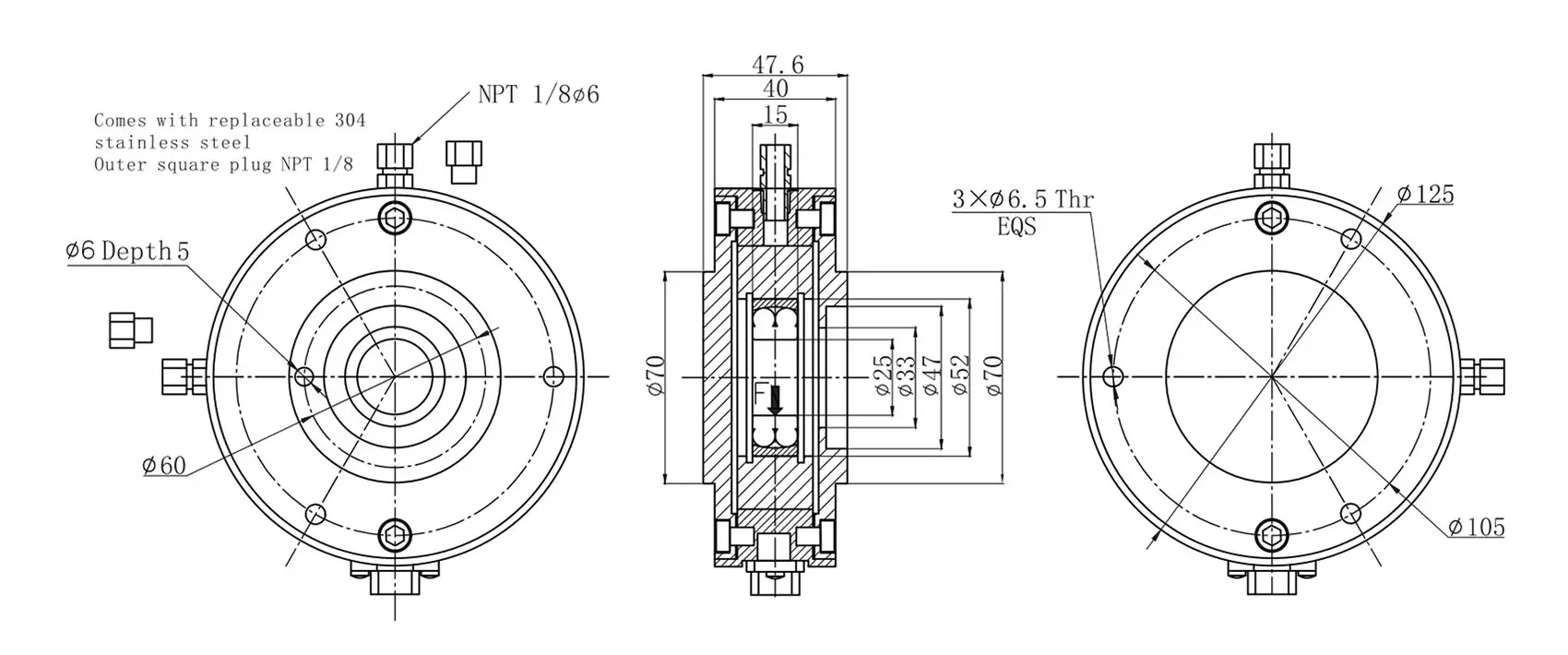

Dimensioni e capacità
| Materiali | Modello n | Capacità (kg) |
| Lega di alluminio | X-ZL14-5-25-6 | 5 |
| X-ZL14-10-25-6 | 10 | |
| Lega di alluminio/Acciaio inossidabile | X-ZL14-15-25-6 | 15 |
| X-ZL14-25-25-6 | 25 | |
| X-ZL14-50-25-6 | 50 |
Nota: il carico nominale è applicabile solo al valore di un singolo sensore e, se installato su entrambi i lati, è il doppio di quanto sopra.

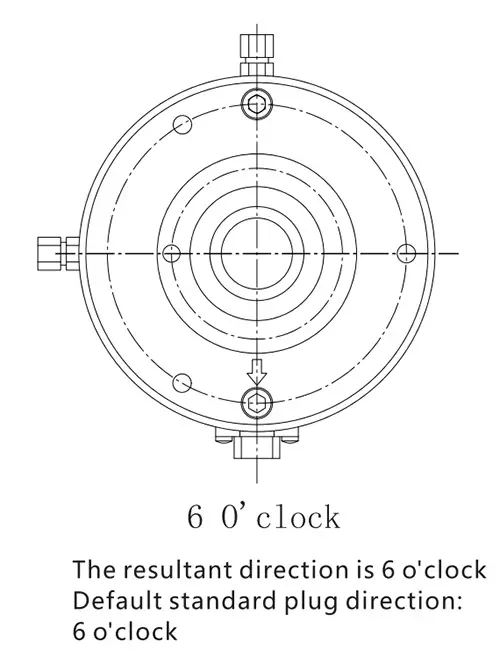

Posizione della spina
Applicazioni
Può essere utilizzato per misurare e controllare la tensione dei materiali durante la lavorazione, come carta, etichette, nastro adesivo, elettrodi per batterie, pellicole ad alte prestazioni e altri materiali stretti. Il segnale di rilevamento del sensore non è influenzato dalla posizione del materiale avvolto sul rullo.
Nota: il carico nominale è applicabile solo al valore di un singolo sensore e, se installato su entrambi i lati, è il doppio di quanto sopra.
